gyf型消防排煙風機
gyf型消防排煙風機介紹
gyf型消防排煙風機測試符合GB50045~95“高層民用建筑設計防火規范”和GB50067-97“汽車庫、修車庫、停車場設計防火規范”，是一種新型的節能消防排煙風機。gyf型消防排煙風機是一種排煙通風兩用機它既可作為各種建筑物的專用消防排煙，亦可用于高層建筑一般樓宇地下車庫礦井涵洞等場合的排煙和通風。

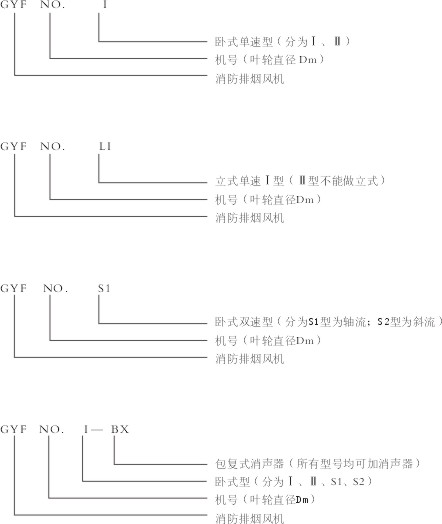

gyf型消防排煙風機結構形式
葉型采用軸流式：有GYF-I（單速）和GYF-SI（雙速）；兩種消防排煙風機。
葉型采用斜流式：有GYF-II(單速)和GYF-S2(雙速)兩種消防排煙風機。
若用戶對噪聲有較高要求時，可制作GYF-BX消音型消防排煙風機。風機還可制成立式，裝在屋頂上做消防排煙用。
gyf型消防排煙風機部件組成
（1）葉輪
（2）電機
（3）內循環風葉輪
（4）導葉、內筒、導流管孔
（5）外筒。
gyf型消防排煙風機參數
| 機號 |
轉速 r/min |
工況 |
風量 m3/h |
全壓 Pa |
功率 Kw |
出口燥聲 dB(A) |
殼體燥聲 dB(A) |
重量 KG |
| 4-Ⅰ | 2900 |
1 2 3 4 5 |
6162 5866 5466 4748 3927 |
372 426 492 557 601 |
1.1 Y90S-2 |
82 | 70 | 61 |
| 4.5-Ⅰ | 2900 |
1 2 3 4 5 |
8677 7812 6860 6136 4850 |
436 543 650 698 745 |
1.5 Y90L-2 |
83 | 73 | 70 |
| 5-Ⅰ | 2900 |
1 2 3 4 5 |
10857 10236 9227 7238 4432 |
419 520 626 773 902 |
2.2 Y100L-2 |
86 | 74 | 78 |
| 5.5-Ⅰ | 2900 |
1 2 3 4 5 |
12710 11369 8987 6962 4020 |
402 489 809 959 1175 |
4 Y112M-2 |
86 | 75 | 108 |
| 6-Ⅰ | 2900 |
1 2 3 4 5 |
16734 15186 13461 11479 8117 |
514 744 963 1085 1190 |
5.5 Y132S1-2 |
92 | 78 | 162 |
| 6.5-Ⅰ | 1450 |
1 2 3 4 5 |
19143 17773 16673 15494 14217 |
412 466 512 564 637 |
4 Y112M-4 |
83 | 71 | 148 |
| 7-Ⅰ | 1450 |
1 2 3 4 5 |
23862 21918 20230 18387 14621 |
521 571 618 676 726 |
5.5 Y132S-482 |
87 | 75 | 190 |
| 8-Ⅰ | 1450 |
1 2 3 4 5 |
31471 29600 27599 24688 19515 |
548 626 704 774 842 |
7.5 Y132M-4 |
86 | 74 | 235 |
| 9-Ⅰ | 1450 |
1 2 3 4 5 |
39022 35810 31012 25319 8953 |
506 650 814 884 973 |
11 Y160M-4 |
88 | 76 | 360 |
| 10-Ⅰ | 960 |
1 2 3 4 5 |
45545 42469 37985 34238 28490 |
486 538 595 647 700 |
11 Y160L-6 |
86 | 74 | 452 |
| 11-Ⅰ | 960 |
1 2 3 4 5 |
54958 51823 48326 43229 34170 |
471 517 582 640 725 |
15 Y180L-6 |
88 | 76 | 531 |
| 12-Ⅰ | 960 |
1 2 3 4 5 |
64525 58648 50158 42550 26902 |
476 622 750 806 850 |
15 Y180L-6 |
91 | 78 | 575 |
| 13-Ⅰ | 960 |
1 2 3 4 5 |
75336 64654 51843 34561 17280 |
454 655 777 820 904 |
18.5 Y200L1-6 |
92 | 78 | 796 |
| 14-Ⅰ | 960 |
1 2 3 4 5 |
87087 76161 63363 51737 29872 |
481 658 811 841 972 |
22 Y200L2-6 |
93 | 79 | 846 |
| 16-Ⅰ | 720 |
1 2 3 4 5 |
116768 109226 98275 85938 71505 |
530 619 716 796 843 |
30 Y250M-8 |
94 | 80 | 1238 |
gyf型消防排煙風機安裝與使用
1）可采用立式、臥式和吊架式安裝。風機底座必須與基礎平面自然結合，不許敲打底座強行聯結，不得將管道的重量加在風機的部件上。
2）安裝前應認真檢查葉輪與機殼有否因運輸損壞和變形，如有，應修復后再安裝。
3）檢查聯接螺栓是否松動，電機絕緣是否良好，風機管道內有無防礙轉動的物品。
4）gyf型消防排煙風機安裝后要進行試運轉，有異常擦、碰和振動要立即排除。
